1. 加热元件

...A. 电炉丝和带（扁电线）的化学合成物

....* 电炉丝分类

....- 分为NCH1（镍铬 1 类）、NCH2（镍铬 2 类）、FCH1（铁铬 1 类）和（铁铬 2 类）。NCH1 和 NCH2通过磁铁固定，而FCH1和 FCH2则不是。

...B. 电炉丝的机械和电气属性

种类	最大容许温度(℃)	延伸率 %	体积电阻： 20℃	密度	氧化物重量㎎/?	生命周期成本、测试方法和次数
NCH-1	900-1000	20或以上	108	8.41	0.5或以上	1，1200℃，300或以上
NCH-2	900-1000	20或以上	112	8.25	1.0或以上	1，1200℃，200或以上
NO.30	700-800	13或以上	142	7.20	0.1或以上	U，1300℃，200或以上
FCH-1	700-800	10或以上	142	7.20	0.3或以上	U，1300℃，100或以上
FCH-2	700-800	10或以上	123	7.35	0.5或以上	U，1300℃，50或以上

...C. 电线特点

种类			符号	参考
				特点与用途
镍铬电炉丝	电线	1类	NCHW 1	镍铬电炉丝和带 1 类具有优良的耐酸和高温强度，但不能用于高硫含量的气体以及高温环境中，也不能用于高湿度还原性气体内。即使加热到高温也不会变脆，表现出良好的低温适应性。其最大容许温度约为1100℃（在加热表面处），这种材料可以?泛用于高温加热元件中。镍铬电炉丝和带 2 类其耐酸和高温强度比1类材料略差。最大容许温度约为1000℃（在加热表面处），适用于高温加热元件中。
		2类	NCHW 2
	金属带	1类	NCHRW 1
		2类	NCHRW 2
镍铬电炉丝	电线	1类	FCHW 1	铁铬电炉丝和带 1 类专门用于高温环境。具有优良的耐酸性，但高温强度较低，因此需要小心。在冷加工困难时，会需要进行中温加工（100~300℃）。但应避免在高温使用后进行加工。其最大容许温度约为1250℃（在加热表面处），适用于高温加热元件中。铁铬电炉丝和带 2 类低温适应性略优于铁铬电炉丝和带 1 类。但要注意其高温强度逊于镍铬电炉丝和带，避免在高温使用后进行加工，这一点与铁铬电炉丝和带 1 类相似。最大容许温度约为1100℃（在加热表面处），适用于高温加热元件中。
		2类	FCHW 2
	金属带	1类	FCHRW 1
		2类	FCHRW 2

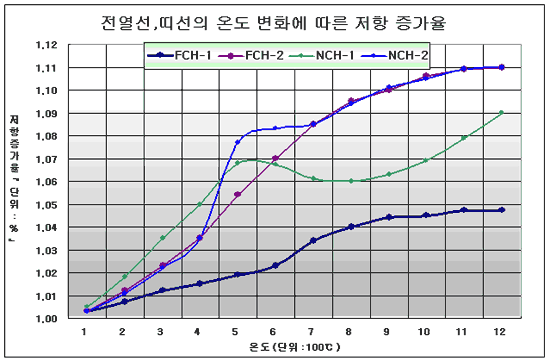

一般认为，表面温度应约为350℃。从上图看出，电炉丝在350℃时的升温速度为1.013%。
也就是说，根据欧姆定律220V-148W计算所得的阻值为327Ω，但参考上图，220V-148W的实际阻值要减去3.3 Ω，取323.7Ω。

2. 管道

...A. 不锈钢管的性质

AISI	W.	应用范围
304	1.4301	在水中或潮湿的环境中最大450℃，在空气中最大700℃，温标850℃
304 L	1.4301	AISI 304-W 1. 4301适用于腐蚀性潮湿环境中，因此这种管道用于洗衣机的加热元件。
321	1.4306	这种管道适用于洗衣机和烹调加热元件。在水中或潮湿的环境中最大550℃，在空气中最大750℃，温标850℃
316	1.4541	对应于AISI 304L-W 1.4306，添加了钼元素提高在点蚀和应力状态下的耐腐蚀性。在水中或潮湿腐蚀环境中最大450℃
316 L	1.4401	对应于AISI 304L-W 1.4306，添加了钼元素，提高在点蚀和应力状态下的耐腐蚀性，对一般腐蚀的抵抗能力更高。在水中或潮湿腐蚀环境中最大450℃
316 Ti	1.4404	对应于AISI 321-W 1.4541，添加了钽和钼元素。添加钽的目的用于代替AISI 316L，用于500℃非连续工作的环境中。
309 S	1.4571	在空气中最大温度高达950℃，典型应用为强制风冷烤箱栅格的加热元件中。
310 S	1.4828	在水中或潮湿的气水混合环境中，最大温度550℃，退火后的本征颜色为：深绿色
INCOLOY804	1.4842	在空气中最大温度高达950℃，可以应用于所有不适于AISI 309 S-W 1.4828的场合。
INCONEL601	2.4851	在空气中最大温度高达1100℃，含有高浓度氯离子的水中或腐蚀性环境中。

...B. 最大推荐管道温度（UL 1030）
